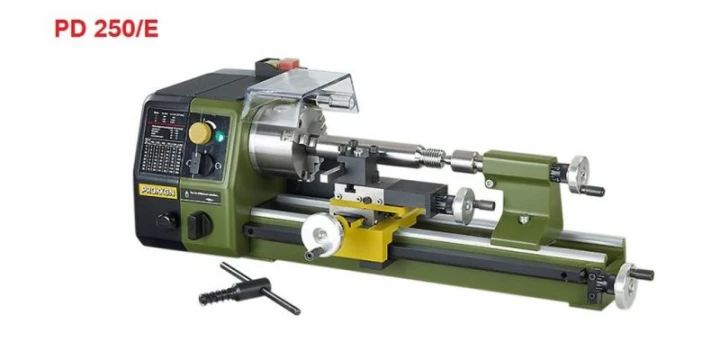

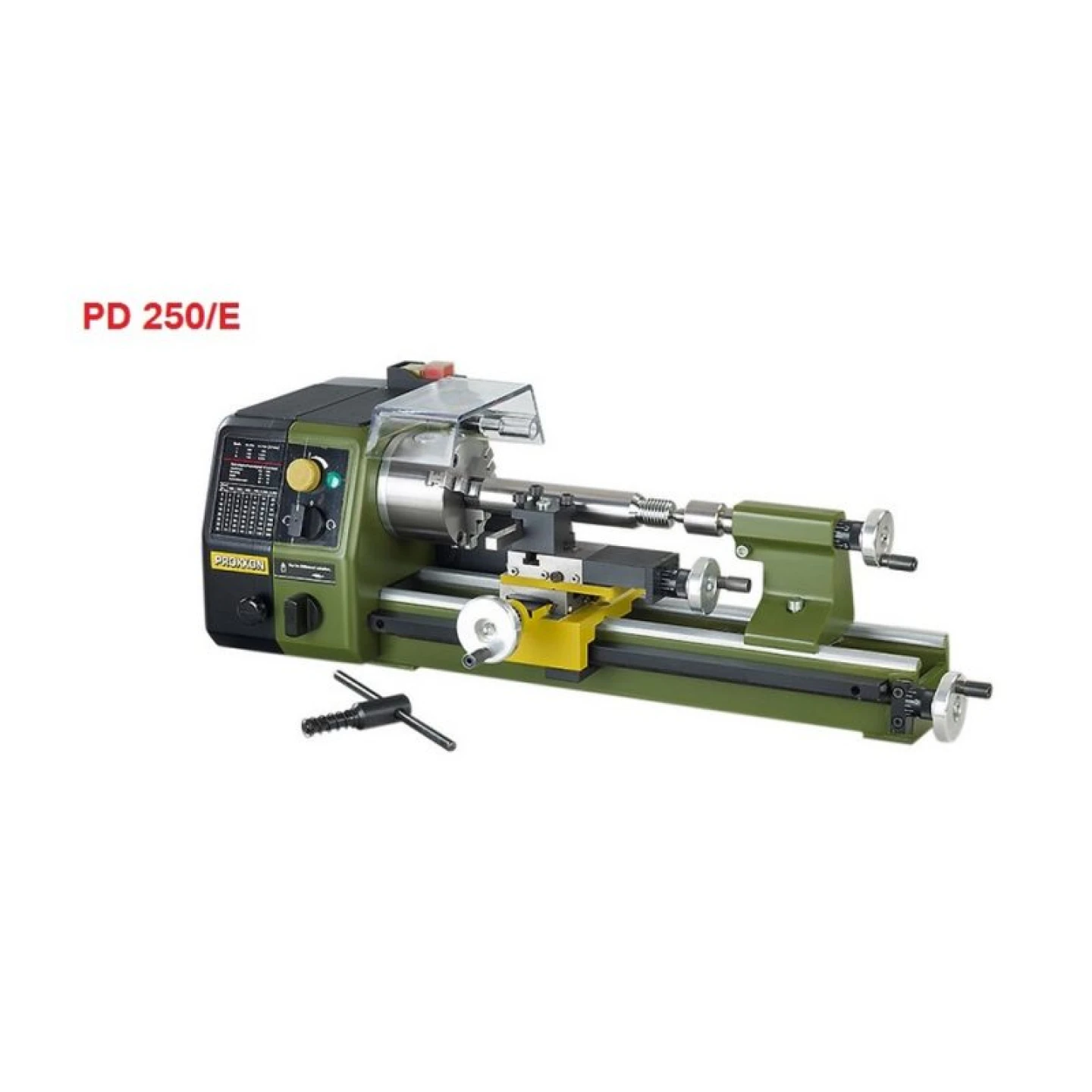

Per tornire in piano, tornire longitudinalmente, eseguire torniture coniche eseguire filettature. Per la lavorazione di acciaio, ottone, alluminio e plastica. Flangia rettificata per il passaggio della fresatrice-foratrice PF 230.

Caratteristiche Tecniche:

• Larghezza tra le punte 250 mm.
• Altezza delle punte 70 mm.
• Altezza sulla slitta trasversale 46 mm.

Basamento:

• in ghisa acciaiosa con larga guida prismatica rettificata.
• Per lavorare senza vibrazioni anche con sforzo elevato.
• Sul retro flangia per il fissaggio della fresatrice-foratrice PF 230.
• Vite conduttrice con carenatura di protezione.

Cassa fuso operatore:

• in pressofusione di alluminio. Fuso operatore su cuscinetti di precisione (coassialità senza mandrino 1/100mm) foro passante 10,5 mm.
• Dal lato mandrino alesatura da 14 mm. per 70 mm. di lunghezza.
• Alesatura conica MK 2.
• Interruttore girevole per l’inserimento dell’avanzamento automatico tramite vite conduttrice (a scelta 0,05 oppure 0,1 mm/giro).

Controtesta:

• In pressofusione di alluminio. Cannotto ø 20 mm, corsa fino a 30 mm. Con sala graduata millimetrica attacco conico MK 1 e contropunta girevole.

Carrello:

• In pressofusione di zinco. Slitta trasversale e slitta superiore in acciaio (corsa 60 e rispettivamente 45 mm). Torretta portautensili girevole per utensili da 8×8 mm.

Azionamento:

• Silenzioso motore speciale a corrente continua con trasmissione a cinghia a 3 velocità 300-900-3000/min. Grazie alla regolazione elettronica supplementare (ad onda piena) a seconda della posizione della cinghia si può variare la velocità da 100 a 300, oppure a 1000 giri/min in continuo.
• Rotazione destrorsa e sinistrorsa. Interruttore a relè con stop di emergenza e protezione sotto tensione.

Mandrino:

• pregiato mandrino a 3 griffe a norma DIN 8386 classe 1 (coassialità 0,04mm). Capacità di serraggio con griffe invertibili da 2 a 75 mm. In dotazione calotta di protezione con interruttore di sicurezza.

Volantini:

• In alluminio con scala graduata azzerabile (1 tacca = 0,05mm, 1 giro = 1 mm).

Dispositivo di filettatura incorporato:

• con ruote dentate intercambiabili per filettature sinistrorse e destrorse per principali passi (0,5 – 0,625 – 0,7 – 0,75 – 0,8 – 1 – 1,25 – 1,5).

Ulteriori dati tecnici:

• 220-240V. 50-60 Hz.

Dimensioni:

• lunghezza 560mm, profondità 270mm, altezza 170mm.

Peso:

• 12 kg.
